Grandstream Tischtelefone

+ Cloud and Self Hosted

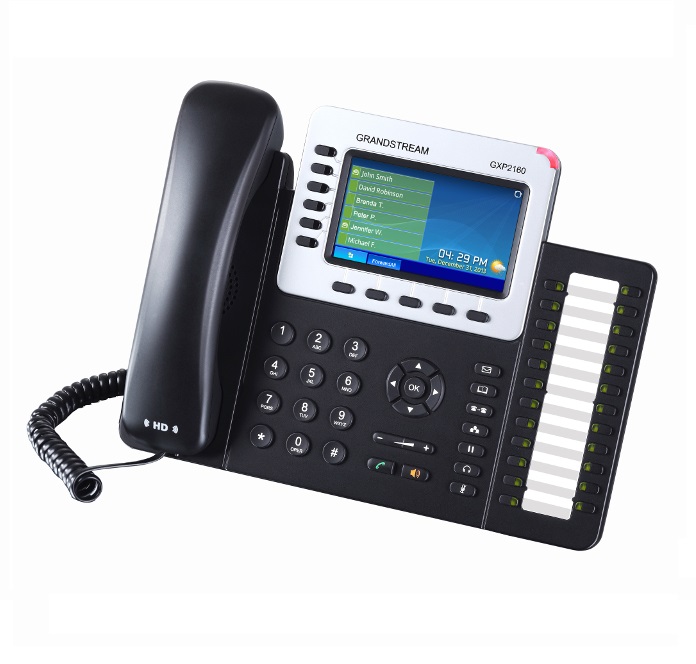

Grandstream GXP2160

Unterstützte Geräte

Liste der unterstützten Endgeräte, hier klicken!

Provisionierung

Für lokale Installationen des pascom Servers ist es möglich Endgeräte per DHCP-Server massenweise und vollautomatisch in Betrieb zu nehmen. Details können Sie dem Howto Telefon-Provisionierung via DHCP entnehmen.

pascom ist in der Lage IP-Telefone des Herstellers Yealink automatisch und zentral zu konfigurieren. Diesen Vorgang nennt man Provisionierung. Dazu stellt pascom eine Basis-Konfiguration ( > ) zur Verfügung. Diese ist ausreichend vorparametriert und muss nur in manchen Fällen angepasst werden.

Neues Telefon hinzufügen

Pairing via URL funktioniert in der CLOUD + ONSITE

1
Telefon anschließen

Handelt es sich nicht um ein fabrikneues Telefon setzen Sie es in jedem Fall auf Werkseinstellungenzurück.

Stecken Sie das IP-Telefon an das Netzwerk. Das Telefon enthält einen eingebauten Switch, benutzen Sie den Ethernet-Port mit der Bezeichnung NET. Falls Sie kein PoE (Power over Ethernet) verwenden, stecken Sie das Telefon an den Netzstrom.

Während des Boot-Vorganges steht wiederholt die IP-Adresse des Telefones im Display. Notieren Sie sich diese.

2
MAC-Adresse ermitteln

Die MAC-Adresse steht auf der Rückseite des Telefones.

Alternativ surfen Sie nun mit Ihrem Browser auf die zuvor notierte IP-Adresse des Telefones.

Unter > notieren Sie sich die MAC-Adresse des Telefones.

3
Endgerät anlegen

Loggen Sie sich in Ihrer Telefonanlage ein und fügen unter > ein neues Gerät vom Typ IP-Telefon: Hersteller Grandstream hinzu.

Tragen Sie im Feld Mac-Adresse die zuvor ermittelte MAC-Adresse des Telefones ein.

4
Benutzer zuweisen

Als nächstes können Sie dem IP-Telefon einen Benutzer oder Arbeitsplatz zuweisen. Klicken Sie hierzu auf . Im Tab kann dem Telefon ein Benutzer (oder Arbeitsplatz) zugewiesen werden.

5
Jobs Anwenden

Nach dem Speichern von Änderungen erscheint in der Job-Box (oben) ein entsprechender Eintrag die Telefonie anzuwenden. Starten Sie den Job durch einen Klick auf den .

6
Provisionierung-URL ermitteln

Haken Sie das Telefon in der Geräte-Liste an und wählen > . Kopieren Sie die URL in die Zwischenablage.

7
Provisionierung-URL am Telefon eintragen

Gehen Sie in die Admin-UI des Grandstream-Telefons und hinterlegen Sie die kopierte Provisionierungs-URL.

Klicken Sie auf und anschließend auf .

Das Telefon startet nun neu und provisioniert sich.

8
Funktion testen

Am einfachsten kann man die erfolgreiche Inbetriebnahme testen, indem man mit *100 die eigene Voicemailbox anruft. Daraufhin sollte die Ansage Ihrer Voicemailbox zu hören sein.

DHCP Provisioning funktioniert nur ONSITE

Für lokale Installationen des pascom Servers ist es möglich Endgeräte per DHCP-Server massenweise und vollautomatisch in Betrieb zu nehmen.

1
DHCP-Server vorbereiten

Bereiten Sie einen DHCP-Server wie unter Telefon-Provisionierung via DHCP beschreiben vor.

2
Telefon anschließen

Handelt es sich nicht um ein fabrikneues Telefon setzen Sie es in jedem Fall auf Werkseinstellungenzurück. Um dies am Telefon zu tun, schalten Sie das Telefon ein und drücken Sie dann {} und halten Sie die Taste gedrückt, bis Factory Reset auf dem Display erscheint. Bestätigen Sie durch Drücken der {.

Stecken Sie das IP-Telefon an das Netzwerk. Das Telefon enthält einen eingebauten Switch, benutzen Sie den Ethernet-Port mit der Bezeichnung NET. Falls Sie kein PoE (Power over Ethernet) verwenden, stecken Sie das Telefon an den Netzstrom.

Das Gerät wird automatisch vom pascom Server konfiguriert und erscheint daraufhin in der List > .

3
Benutzer zuweisen

Als nächstes können Sie dem IP-Telefon einen Benutzer oder Arbeitsplatz zuweisen. Klicken Sie hierzu auf . Im Tab kann dem Telefon ein Benutzer (oder Arbeitsplatz) zugewiesen werden.

4
Jobs Anwenden

Nach dem Speichern von Änderungen erscheint in der Job-Box (oben) ein entsprechender Eintrag die Telefonie anzuwenden. Starten Sie den Job durch einen Klick auf den . Das Telefon startet neu. Nach dem Neustart steht der Name des Benutzers oder der zugewiesene Arbeitsplatz im Telefondisplay.

5
Funktion testen

Am einfachsten kann man die erfolgreiche Inbetriebnahme testen, indem man mit *100 die eigene Voicemailbox anruft. Daraufhin sollte die Ansage Ihrer Voicemailbox zu hören sein.

Auf die Grandstream-Weboberfläche zugreifen

Um auf die Weboberfläche Ihres IP-Telefons zu gelangen benötigen Sie die IP-Adresse. Im Folgenden sind Möglichkeiten beschrieben, um diese in Erfahrung zu bringen:

IP-Adresse am Telefon anzeigen

Drücken Sie die runde Taste im Pfeil-Feld des Telefons. Über > erhalten Sie die IP-Adresse Ihres Telefons.

IP-Adresse über die Geräteliste ermitteln

Loggen Sie sich in das Web-UI der pascom ein. Klicken Sie auf > . Nun sehen Sie eine Übersicht über alle verfügbaren Geräte. Links von jedem Eintrag finden Sie ein Info-Symbol. Klicken Sie es an, erhalten Sie eine Übersicht über das provisionierte Telefon, unter anderem auch die IP-Adresse.

Tasten belegen

Über das Web-UI können am Grandstream IP-Telefon Tasten belegt werden. Klicken Sie auf > . Es stehen zwei Arten von Tasten zur Verfügung:

Virtual Multi-Purpose Keys

Diese Tasten erscheinen auf dem Haupt-Display. Um diese Tasten zu konfigurieren klicken sie auf :

Modus Konten Beschreibung Wert
Besetztlampen Feld (BLF) Konto 1 Bezeichnung für die Taste Durchwahl der Nebenstelle

Zum Speichern klicken Sie auf . Die Einstellungen werden mit einem Klicke auf wirksam.

Um die Einstellungen der Tasten zurückzusetzten klichen Sie auf und anschließend auf .

Multi-Purpose Keys

Das sind je nach IP-Telefon-Model zusätzliche programmierbare Tasten. In der Übersicht sieht man die verfügbaren Multi-Funktionstasten die nun Konfiguriert werden können:

Modus Konten Beschreibung Wert
Besetztlampen Feld (BLF) Konto 1 Bezeichnung für die Taste Durchwahl der Nebenstelle

Beenden Sie die Konfiguration mit , damit alle Änderungen aktiv sind.

Um die Einstellungen der Tasten zurückzusetzten klichen Sie auf und anschließend auf .

Basis-Konfiguration

Wie bereits erwähnt, werden Grandstream IP-Telefone mit Hilfe der Basis-Konfiguration provisioniert. Die Basis-Konfiguration ist unter > zu finden.

Bevor Sie die Basis-Konfiguration ändern, müssen Sie diese .

Ebenfalls können Sie eine schon bearbeitete Basis-Konfiguration als . Somit erhalten neu angelegte IP-Telefone automatisch die angepasste Basis-Konfiguration.

Zuweisung einer Basis-Konfiguration

Eine Basis-Konfiguration kann auf mehreren Wegen zugewiesen werden:

  • Über > > Basis-Konfiguration auswählen und Bearbeiten, im Tab können gleich mehrere IP-Telefone hinzugefügt werden.
  • Über > > IP-Telefon auswählen und Bearbeiten im Tab .

BLF-Tasten konfigurieren über die Basis-Konfiguration

Im Tab können Sie die vorhandene Basis-Konfiguration anpassen.

Im Bereich können Sie Ihre Wunschtasten einfügen. Folgendes Beispiel zeigt die Konfiguration der ersten Virtual-Multi-Purpose-Taste:

<P1363>11</P1363>
<P1364>0</P1364>
<P1465>Max</P1465>
<P1466>103</P1466>

Erklärung: 11 ist der Code für die BLF-Taste; 0 ist er erste Account auf dem Telefon; Max erscheint am Telefon-Display als Bezeichnung der Taste; 103 ist die Nebenstelle die überwacht wird.

Weitere Informationen entnehmen Sie bitte der Grandstream-Tasten-Dokumentation.

Weisen Sie diese Basis-Konfiguration über den Tab den IP-Telefonen zu, die diese Taste auch in der Weise belegt haben sollen und speichern Sie, nach dem Neustart der IP-Telefone werden die Änderungen auf diesen übernommen.

Firmwareupdate

Ab der mobydick Version 7.14 wird die Firmware für IP-Endgeräte nicht mehr mitgeliefert. Sollte eine andere als auf dem IP-Endgerät installierte Firmware benötigt werden, muss diese selber heruntergeladen und in die pascom Firmware-Verwaltung hochgeladen werden.

Firmware hinzufügen

Die gewünschte Firmware kann hinzugefügt werden unter > :

Einstellung Beschreibung
Firmware-Datei Laden Sie hier die Firmware hoch.
Model Modellbezeichnung des Telefons
Version Firmware-Version
Dokumentation Optionales Feld für Notizen

Firmware ausrollen

Die Firmware kann aus den IP-Endgeräten über > aktualisiert werden. Wählen Sie die Zielgeräte in der Geräteliste mit Häkchen aus und klicken Sie auf > . Nun erhalten Sie eine Übersicht der gewählten Geräte, in der Sie die Zielfirmware auswählen können. Anschließend klicken Sie auf um die gewählte Firmware auszurollen.
