Snom Konferenzsystem

+ Cloud and Self Hosted

Integrieren Sie Ihr Snom Konferenzsystem in die pascom.

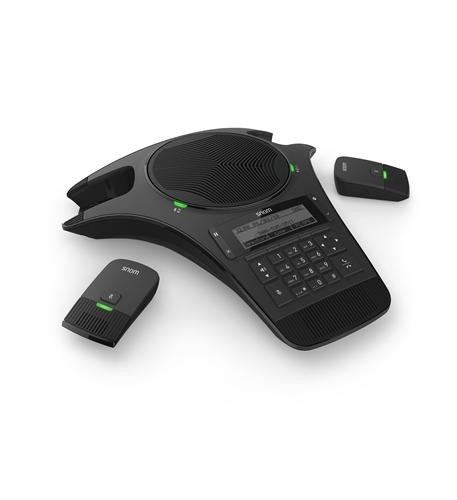

Snom C520

Unterstützte Geräte

Liste der unterstützten Endgeräte, hier klicken!

Vorbereitung

Für die Inbetriebnahme ist ein funktionierender DHCP-Server zwingend erforderlich. Schließen Sie jetzt das Konferenzsystem an das Netzwerk an. Notieren Sie sich die IP-Adresse die das Konferenzsystem vom DHCP-Server erhalten hat.

Neue Basiskonfiguration erstellen

Als nächstes muss eine neue Basiskonfiguration für das Konferenzsystem gebaut werden. Gehen Sie dazu auf der WEB GUI auf >

Mit der pascom Version 19.03 gibt es eine neue Basiskonfiguration Empty Generic Profile

Duplizieren Sie die Basiskonfiguration Empty Generic Profile und geben Ihr eine Bezeichnung z.B. SNOM C520 Konferenz. Markieren Sie die neue Basiskonfiguration und klicken auf > .

Ersetzen Sie nun den vorhandenen Code mit nachfolgenden Code Snipped:

<?xml version="1.0"?>
<settings>
	<time_date>
		<date_format>DD/MM/YY</date_format>
		<hr24_clock>1</hr24_clock>
		<ntp_dhcp_option>0</ntp_dhcp_option>
		<ntp_server>1</ntp_server>
		<ntp_server_addr>pool.ntp.org</ntp_server_addr>
		<ntp_server_update_interval>1000</ntp_server_update_interval>
		<timezone_dhcp_option>0</timezone_dhcp_option>
		<selected_timezone>Europe/Berlin</selected_timezone>
	</time_date>
	<profile>
		<admin>
			<access_password>{{{admin_password}}}</access_password>
		</admin>
	</profile>
	<remoteDir>
{{!-- LDAP settings --}}
{{#if_eq ldap_proxy 'off'}}


		<ldap_directory_name></ldap_directory_name>
		<ldap_number_filter></ldap_number_filter>
		<ldap_firstname_filter></ldap_firstname_filter>
		<ldap_lastname_filter></ldap_lastname_filter>
		<ldap_server_address></ldap_server_address>
		<ldap_port>389</ldap_port>
		<ldap_authentication_type>simple</ldap_authentication_type>
		<ldap_base></ldap_base>
		<ldap_user_name></ldap_user_name>
		<ldap_access_password></ldap_access_password>
		<ldap_max_hits>200</ldap_max_hits>
		<ldap_work_number_attributes></ldap_work_number_attributes>
		<ldap_mobile_number_attributes></ldap_mobile_number_attributes>
		<ldap_other_number_attributes></ldap_other_number_attributes>
		<ldap_protocol_version>version_3</ldap_protocol_version>
		<ldap_search_delay>0</ldap_search_delay>
		<ldap_incall_lookup_enable>0</ldap_incall_lookup_enable>
		<ldap_outcall_lookup_enable>0</ldap_outcall_lookup_enable>
		<ldap_enable>0</ldap_enable>
		<ldap_firstname_attribute></ldap_firstname_attribute>
		<ldap_lastname_attribute></ldap_lastname_attribute>
		<ldap_check_certificate>0</ldap_check_certificate>
		<broadsoft_enable>0</broadsoft_enable>
{{else}}


		<ldap_directory_name>pascom LDAP</ldap_directory_name>
		<ldap_server_address>{{{httpip}}}</ldap_server_address>
		<ldap_number_filter>(&amp;(telephoneNumber=%)(cn=*))</ldap_number_filter>
		<ldap_base>dc=phonebook,{{{ldap_suffix}}}</ldap_base>
		<ldap_access_password>{{{ldap_password}}}</ldap_access_password>
		<ldap_max_hits>200</ldap_max_hits>
		<ldap_work_number_attributes>telephoneNumber</ldap_work_number_attributes>
		<ldap_mobile_number_attributes>mobile</ldap_mobile_number_attributes>
		<ldap_other_number_attributes>telephoneNumber</ldap_other_number_attributes>
		<ldap_protocol_version>version_3</ldap_protocol_version>
		<ldap_search_delay>0</ldap_search_delay>
		<ldap_incall_lookup_enable>1</ldap_incall_lookup_enable>
		<ldap_outcall_lookup_enable>1</ldap_outcall_lookup_enable>
		<ldap_enable>1</ldap_enable>
		<ldap_firstname_attribute>cn</ldap_firstname_attribute>
		<ldap_lastname_attribute></ldap_lastname_attribute>
		<ldap_check_certificate>0</ldap_check_certificate>
		<broadsoft_enable>0</broadsoft_enable>
{{#if vpnconnection}}


		<ldap_port>389</ldap_port>
		<ldap_authentication_type>simple</ldap_authentication_type>
{{else}}


		<ldap_port>636</ldap_port>
		<ldap_authentication_type>ssl</ldap_authentication_type>
{{/if}}


		<ldap_firstname_filter>(|(cn=%)(sn=%))</ldap_firstname_filter>
		<ldap_lastname_filter>(|(cn=%)(sn=%))</ldap_lastname_filter>
		<ldap_user_name>cn={{{ldap_username}}},dc=devices,{{{ldap_suffix}}}</ldap_user_name>
{{/if_eq}}


	</remoteDir>
{{!-- SIP settings --}}


	<sip_account>
		<idx id="1">
			<sip_account_enable>1</sip_account_enable>
			<label>{{{displayname}}}</label>
			<display_name>{{{displayname}}}</display_name>
			<primary_outbound_proxy_server_address>{{{httpip}}}</primary_outbound_proxy_server_address>
			<user_id>{{{013pee_username}}}</user_id>
			<authentication_name>{{{013pee_username}}}</authentication_name>
			<authentication_access_password>{{{013pee_password}}}</authentication_access_password>
			<voice_encryption_enable>1</voice_encryption_enable>
			<primary_sip_server_address>{{{cs_domain}}}</primary_sip_server_address>
			<primary_registration_server_address>{{{cs_domain}}}</primary_registration_server_address>
			<unregister_after_reboot_enable>0</unregister_after_reboot_enable>
			<registration_retry_time>10</registration_retry_time>
			<mwi_subscription_expires>3600</mwi_subscription_expires>
			<primary_registration_expires>3600</primary_registration_expires>
			<access_code_retrieve_voicemail>{{{setting sys.asterisk.dialplan.global.voicebox.watched.value }}}</access_code_retrieve_voicemail>
{{#if_eq voip_sip 'tls'}}

			<primary_outbound_proxy_server_port>5061</primary_outbound_proxy_server_port>
			<transport_mode>tls</transport_mode>
			<primary_sip_server_port>5061</primary_sip_server_port>
			<primary_registration_server_port>5061</primary_registration_server_port>
			<local_sip_port>5061</local_sip_port>
{{else}}
    {{#if_eq voip_sip 'udp'}}

			<primary_outbound_proxy_server_port>5060</primary_outbound_proxy_server_port>
			<transport_mode>udp</transport_mode>
			<primary_sip_server_port>5060</primary_sip_server_port>
			<primary_registration_server_port>5060</primary_registration_server_port>
			<local_sip_port>5060</local_sip_port>
    {{else}}

			<primary_outbound_proxy_server_port>5060</primary_outbound_proxy_server_port>
			<transport_mode>tcp</transport_mode>
			<primary_sip_server_port>5060</primary_sip_server_port>
			<primary_registration_server_port>5060</primary_registration_server_port>
			<local_sip_port>5060</local_sip_port>
    {{/if_eq}}
{{/if_eq}}

			<codec_priority>
				<idx id="1">g711u</idx>
				<idx id="2">g711a</idx>
				<idx id="3">g729</idx>
				<idx id="4">g726</idx>
				<idx id="5">g722</idx>
			</codec_priority>
		</idx>
	</sip_account>
{{!-- Language --}}


	<user_pref>
		<language>de</language>
		<web_language>en</web_language>
	</user_pref>
</settings>

Speichern Sie die Basiskonfiguration ab.

Konferenzsystem anlegen

Legen Sie unter > ein neues Gerät vom Typ IP-Telefon: Hersteller beliebig oder Softphone an. Wählen Sie nun die erstellte neue Basiskonfiguration aus (SNOM C520 Konferenz).

Unter dem Reiter geben Sie dem Konferenzgerät noch einen Benutzer. Abschließend Speichern!

Konferenzsystem provisionieren

Markieren Sie das Konferenzsystem in der Geräteliste und gehen zu > wo Sie sich die Provisionierungs-URL in die Zwischenablage kopieren.

Mit der zu Beginn notierten IP-Adresse gehen Sie auf die Weboberfläche Ihres SNOM Konferenzsystem. Unter > finden Sie das Feld Server URL in dem die Provisioning URL hinterlegt werden muss. Klicken Sie auf und führen einen Neustart des Konferenzsystem mit einem Klick auf aus.
